通用技術是產生于新課改背景下的一門新課程，它關注全體學生的發展，著力培養學生的技術素養、人文素養、創造思維、實踐能力。2008年，第29屆國際奧林匹克運動會將在北京舉辦，在全國人民滿腔熱情地用各種形式迎接奧運的時候，我校的通用技術課堂也充滿著迎奧運的激情，學生們?cè)趯W(xué)習、實踐技術與設計的同時，制作出了奧運五彩顏色的五連環，并且用傳統的智慧將五連環變化成彩色奧運五環的形式。將標志國際奧林匹克運動，代表奧林匹克精神與文化，象征五大洲的團結以及全世界運動員以公正、坦率的比賽和友好的精神在奧運會上相見的奧運五環和傳統的五連環結合起來，融入技術與設計的學習過程中，學生們用自己的雙手表達著濃郁的愛情熱情和奧運情懷，體驗著通用技術學習中的收獲。

通用技術課程目前包含有技術與設計1和技術與設計2兩個必修模塊和七個選修模塊，其中技術與設計2 包括4個單元。我校通用技術教研組用心研究課程標準和教材，根據多年來在初中部開展的形式多彩的傳統的九連環教育活動的顯著的素質教育效果和成功的經驗，根據技術和設計課程的要求和五連環的結構特點，把五彩連環作為技術與設計2課程的載體引進單元教學中，充分體現了通用技術課程的特點，體現了技術與人文的結合，也滲透著2008北京奧運和愛國的教育和宣傳。

一、技術與設計2中的五連環部件制作

1．五連環的結構和制作

傳統的五連環和九連環一樣，都是由環圈、連桿、環柄和底座幾部分組成，各部分都可以用鐵絲或其他金屬絲制作，鐵絲的加工是主要的制作工藝。通過五連環的制作，學生可以實踐并學會斜口鉗、尖嘴鉗等常見工具的使用，學會一些鐵絲的造型和加工工藝，在加工過程中形成一定的質量意識，形成一定的結構設計和欣賞能力。

2．流程與設計的主要內容和實踐設計

技術與設計中流程與設計部分，主要要求學生能夠通過學習認識生產生活中的一些流程，了解流程以及環節和時序等相關技術語言，會設計簡單流程并會用流程圖的形式表達，會分析流程設計中應考慮的一些基本因素，能夠根據所給條件對設計的流程進行優化。而五連環主要由環圈、連桿、環柄和底座等部件組成，其中每一個部件的制作都可以體現出流程、流程的設計和流程的優化。

讓學生在初步認識流程的相關概念后，在五連環各部件的制作過程中，在集體的合作學習中，在參與奧運的責任和精神的激勵中，體驗和經歷加工過程，從而體驗流程、設計流程、表達流程和優化流程，在實踐中真正形成對流程及相關概念的認識和理解，達到甚至超額完成單元學習目標。這里的學習學生獲得的有對書本知識的理解，有常見工具使用及金屬加工技術素養的提高，有團隊團隊合作的精神的形成，還有產品加工質量意識的強化，傳統文化和現代奧運知識的擴充及愛國和社會責任感的提升。

五連環各部件的制作可以根據單元教學的需要合理安排和穿插，不為做五連環而做五連環，制作服務于課程。例如：

1）環圈的制作

由于環圈的制作包含有一定的工具使用技術、鐵絲加工技術和加工流程，且比較容易成功，環圈的制作可以安排在本單元第一節《生產和生活中的流程》的學習中，在學生剛剛開始認識流程的初期，引入15分鐘左右的環圈制作，在基本上沒有從事過此類加工實踐，又有為參與奧運的背景的激勵，通常學生會以極大的熱情投入，每人能生產出幾十個環圈，對流程的認識會產生特別的效果。在第二課時同樣穿插15分鐘左右的環圈制作，不僅技術素養得到明顯的提升，對流程及有關概念的認識更加清晰。

制作工具：選用普通的5號干電池（作加工鐵圈的圓柱體），斜口鉗（作剪斷工具），尖嘴鉗。

加工要求：環圈大小一致、圓順、閉合好。

團隊組織：全班根據學號分為9個小組，原材料鐵絲保證供應，由組長組織生產并驗收，完成的環圈數目是小組的總得分，發現一個廢品全部報廢，不能得分，總分除以小組參加制作的人數是個人得分，教師當場驗收公布，課代表記錄。

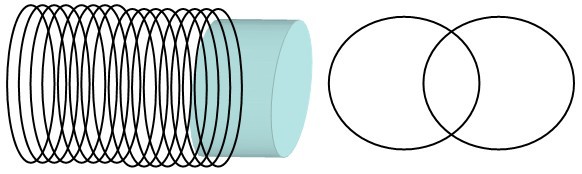

加工流程：順直鐵絲→圓柱上纏繞（緊齊密）→剪端頭→剪圈→閉合圈→質檢驗收并計數

教學過程中，教師首先引導學生分析環圈制作流程中的重要環節和加工技術及工藝要點。學生根據要求試驗加工，體驗各要素的技術要求，經過實際操作后設計并寫出流程，再進行加工生產積分。在體驗中，學生們學會了使用圓柱、斜口鉗，學會了將鐵絲加工成鐵圈、控制鐵圈的閉合和張開、設計和表達簡單的流程，還學會了把好質量關，也有了安全意識和團隊合作精神。

流程的優化:隨著流程的體驗和展開，以及對目標和要求的理解，為了更好更快地加工環圈，引導學生們進一步分析流程的影響因素，總結實踐過程，根據所給條件產生一些優化的流程設計，這里主要體現為分工和合作的優化。

2）連桿的制作

為保證質量，連桿制作可以分為兩個過程，剪連桿材料過程和加工端頭小圈過程。讓學生經歷每一過程的意義比環圈的制作更有其獨特的、廣泛的意義。

在連桿的加工過程，尤其是第一個剪連桿材料過程中，突出體現的是流程的設計和優化。

其加工基本流程為：順直鐵絲→量取長度→剪樣本→檢驗→比照樣本生產成品→質檢驗收并計數。

這里的優化指標不僅有分工優化，更有典型的工藝優化（從標準樣本的加工到多根同時加工），工期優化，成本優化等等。

在制作端頭小圈過程中，重點體現的是尖嘴鉗加工使用技術、閉合小圈的加工技術和材料使用率，廢品率的控制。

流程：

在《流程的設計》一節中，插入剪連桿材料的簡單加工過程，學生可以比較輕松地完成流程的設計，真正體驗和學會簡單流程的設計，同時在《流程的優化》一節中也插入做連桿的過程，讓學生學會分析優化的條件，設定優化的目標，會表達出優化的流程。

3）環柄的制作

環柄的制作既可以作為流程與設計的總結，也可以放在系統與設計單元中，以方便學生對五連環系統和要素（部分）的認識。

加工流程：

1．取長度約20厘米鐵絲順直

2．取中，手指控制呈弧度對折

3．交叉，使交叉點距圓弧端頭約4-5厘米

4．用尖嘴鉗固定交叉點內側（見圖），打開交叉點外側緊密180度旋轉4次

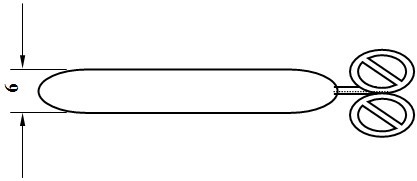

5．用手指調整環柄寬度約0.6厘米，框兩端呈圓弧，手柄處藏進端頭（安全），做成造型以便于持穩

環柄的制作可以安排在系統與設計單元第一節內容《系統的結構》中，在展示五連環系統，認識系統的概念之后，讓學生有20分鐘左右的時間從事五連環重要部件（要素）——環柄的制作，對系統的認識很有意義。

環柄的制作比環圈和連桿的制作有更多的結構和藝術設計以及精致制作的要求，有利于學生技術素養和實踐能力的進一步發展。

二、技術與設計中的五連環組裝和解環

1．系統與設計的主要內容和教學目標

技術與設計中的系統與設計部分，主要要求學生能夠通過對簡單系統的了解，理解系統和系統的基本特性，初步掌握系統分析的基本方法，初步學會并實踐簡單系統的設計。五連環的結構滿足系統構成的條件，其組裝過程就是一個典型的系統的形成過程，其解環過程又是一個典型的系統分析過程。

2．五連環的組裝

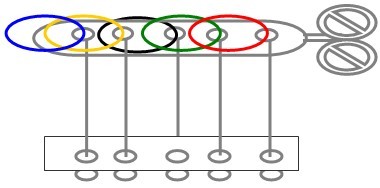

五連環的結構如圖。其基本要素是五個帶連桿的環、帶框的環柄和有五個洞眼的底板，它們之間相互聯系、相互作用、相互依賴和相互制約，形成了一個不可分割的整體。在《系統的結構》的學習的第二、三課時，在學習了構成系統的條件和系統的基本特性后，安排兩次五連環的組裝，第一次作為試驗和學習，為自己制作一個試驗器材，第二次作為呈現給奧運的禮品，同時鞏固對系統的結構、構成系統的條件和系統的基本特性的認識。

1）環與環的連接

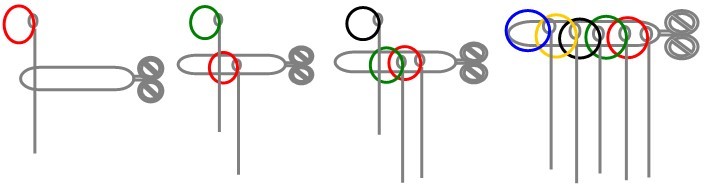

環與環之間不直接連接，即互不相套，但它們之間又有緊密的聯系。前一個環的桿總是插入后一個環的圈中，后一個環的圈總是要圈住前一個環的桿。就這樣你中有我，我中有你，環環相扣，緊密聯系在一起。

2）環與環柄的連接

環與環柄的關系有兩種，連接和不連接。環與環柄的連接比較復雜，首先環的桿要從環柄的框中穿過，圈還要套在環柄框上，使連接處在框的正上方，同時還要滿足環與環之間的連接。從而導致前面環的桿既要穿過框，還要穿過后一個環的圈。形成環、環相連，環、圈相連。

3）環與底座的連接

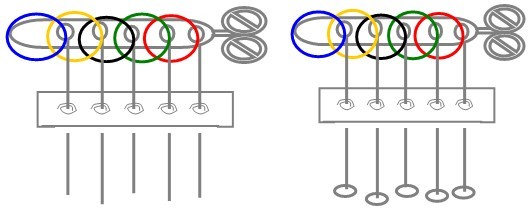

環與環，環與環柄的連接，只是確定了相互關系和相對位置，但連接是松散的，隨時都會被打亂，被破壞。底座的作用就是通過固定五個桿之間的相對位置，固定相互之間的依賴和作用關系，使之成為一個整體。環與底座的連接操作就是將環的桿依次插到底座的洞眼中，在末端做成圈不使脫出以固定相對位置。

五連環組裝的教學和實踐，是對系統的解剖、要素的認識、典型系統的組建，也是對系統的整體性、相對性、目的性、動態性和環境適應性等系統基本特性的探索和認識。在這樣一次對加工工藝和質量的深入實踐過程中，同學們對五連環結構和奧運五環的認識也得到了提升。

3．五連環的解環

五連環是中華傳統智慧文化的象征之一，它的重要功能就是通過解環操作，訓練腦的思維、手的靈巧、手腦的協調。整個解環過程滲透著系統分析的思想和方法，體現了整體性、科學性和綜合性等一般原則，是對學生系統分析能力的很好培養。

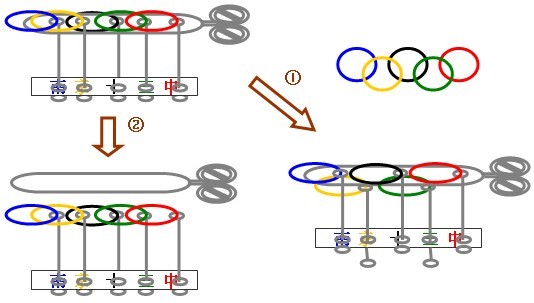

解環就是按一定目標改變環的上下?tīng)顟B(tài)。如：將原始狀態改變?yōu)閵W運五環狀態①、環柄抽出狀態（全下）②等。由于環與環，環與環柄之間的相互作用、相互聯系、相互依賴，要想改變環的狀態，實現預定目標，沒有對系統整體、科學、綜合的分析，是無法實現的。

解環的操作有上環和下環，下環操作是將環從環柄上向外拉出，從框中間穿下；上環操作是將環從框中間穿上，再保持連接處在框上方，把環套上環柄。環在上即環與桿連接處在環柄框的正上方，此時可以操作下環，否則反之。通常初始狀態是環全部在環柄上。

解前面的環比較容易。第1環可以隨意上下，第1，2環可以同時上下；但要融入系統中，從整體角度分析、靈活運用并非易事，需要通過一次次實踐，才能真正掌握。要解下后面的環更需要科學的分析和整體的考慮。后面的每一個環都和其前面的環緊密聯系，它們之間既相互制約，又相互依賴。要上下后面任一環，必須滿足該環前面只有緊靠的一環在環柄上。

要想解出奧運五環，就要使1、3、5環在環柄上，2、4環在環柄下，對于初始狀態而言，就是要下第4和第2環，系統分析圍繞下第2，4環展開，首先具體為下第4環，根據下第4環的條件，必須下第1，2環，……，經過分析，落實最佳方案是：1-2下，4下，1上。雖然最捷徑的路只需要3個操作，但為了這3次操作，很多學生要經過幾十次試驗，反復地推理分析，在經歷中真正學會了簡單系統的分析。隨著奧運五環的呈現，同學們歡呼雀躍，真正感受著奧運精神。同樣的系統分析和推理思考，目標換成解下全部5個環，其捷徑至少需要16步操作。隨著難度的加深，分析能力也在得到提高。最后還可以提出更高要求，在1分鐘限時內，至少完成一回合上下，越快越好；從五連環還可以升級到傳統的九連環。

五連環的解環安排在系統的分析介紹以后，學生人人手上都有體驗器材——五連環，有20分鐘的解環分析和解環實踐即可，學生會自然地把課上的學習和練習帶到課外，在系統分析的實踐中學會系統分析，奮發向上，不斷提升智慧和能力。

三、五連環承載的奧運情結

五連環和奧運五環的數目恰好相同，按照奧運五環的五彩順序做出的彩色五連環、解出的顏色與狀態和奧運五環恰好相同。這兩個“相同”是幾千年傳承下來的連環套給我們的智慧和財富，能夠用自己的雙手做出和解出奧運五連環，無疑令激情飛揚的中學生無比自豪和興奮。黑板上不斷顯示和遞增著完成合格環圈數目的得分、完成合格連桿的得分、完成精致手柄的得分……同學們的臉上綻放著笑容，手上磨出的水泡、滿紙的學習筆記，無一不在抒發著他們的愛國情感和奧運情結。他們不僅自己做環、解環，在技術與設計中用自己的行動參與著奧運，表達著自己對奧運的期盼和祝愿，還將自己做的五彩連環送給親人和朋友，教周圍的人做環、解環，把優秀的傳統文化和對奧運的獨特情感傳向四面八方。

五連環連接了課堂和奧運，讓學生在經歷中學會了學習和實踐，親近了傳統智慧，親近了現代奧運。在活動中，學生們的技術素養、人文素養、實踐能力都得以提高，而且還在團隊合作中領悟著責任，在激情體驗中分享著快樂，在快樂學習中，實現了通用技術課程的學習目標。學生用親身體悟解讀著奧運精神，也在奧運精神的激勵下，體驗著通用技術課程的意義，更加健康、茁壯地成長。

南京市第十三中學  羅潔華
